Компрессор ВП3-20-9 Алма-Ата

Компрессор вп3-20/9 Астана и другие регионы Казахстана. Компрессор вп3-20/9 - поставка с Компрессорного заода Россия.Компрессор вп3-20-9 Астана

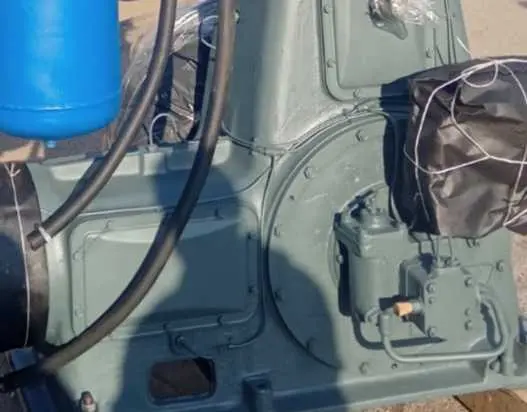

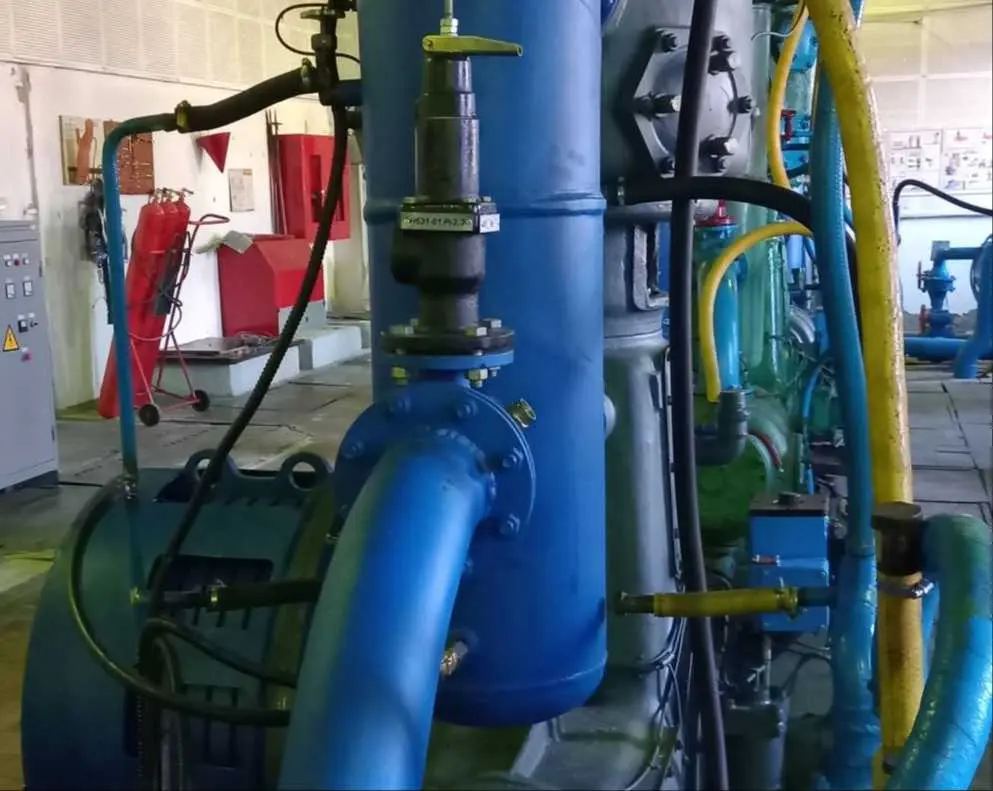

Поршневой, стационарный, крейцкопфный компрессор ВП3-20/9 в двухступенчатом исполнении на угловой базе 3П находит применение в производственных процессах всевозможных промышленных отраслей в качестве источника энергии.

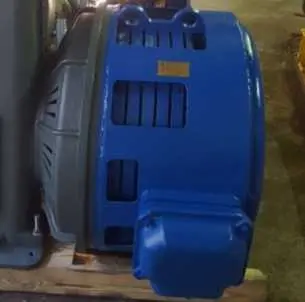

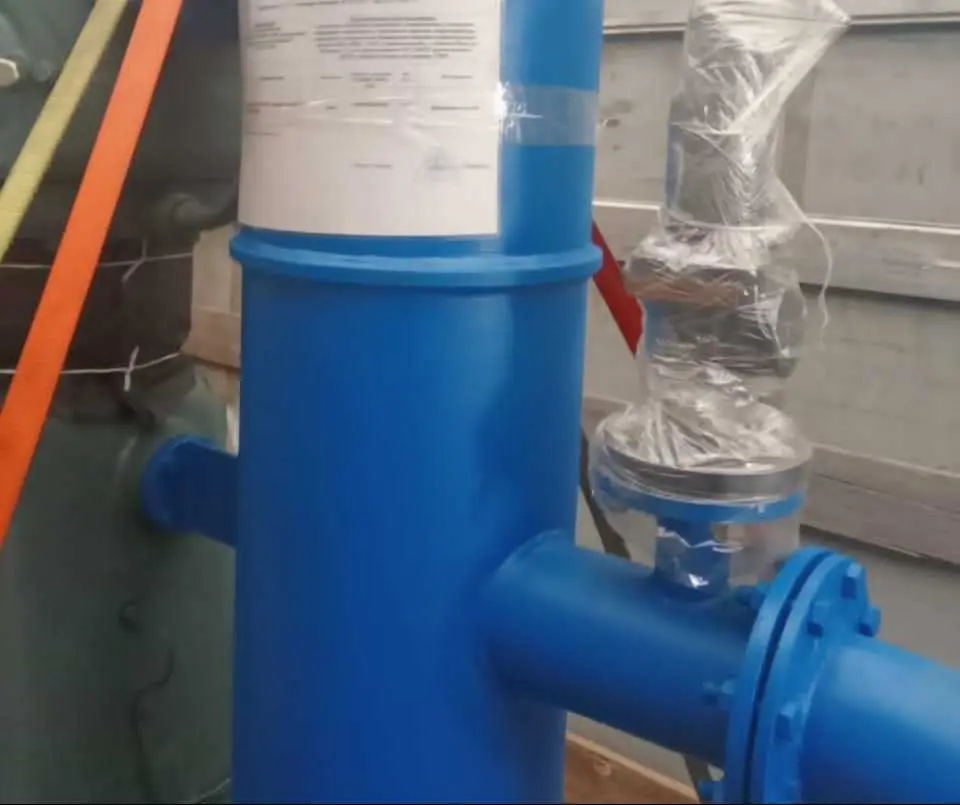

Вмонтированный асинхронный современный электродвигатель типа ДАСК-132 обеспечивает привод установки.Установка ВП3-20/9 оборудована механизмом водяного охлаждения, за смазку отвечают две автономных системы – одна из них обеспечивает подачу масла к механизму базы, другая отвечает за смазку цилиндра. Использование влагомаслоотделителей обеспечивает очистку сжимаемого воздуха от примесей масла и влаги.

Компрессор ВП3-20/9 способен работать в любых климатических условиях, а при взрывозащитном исполнении использоваться со взрывоопасными средами.

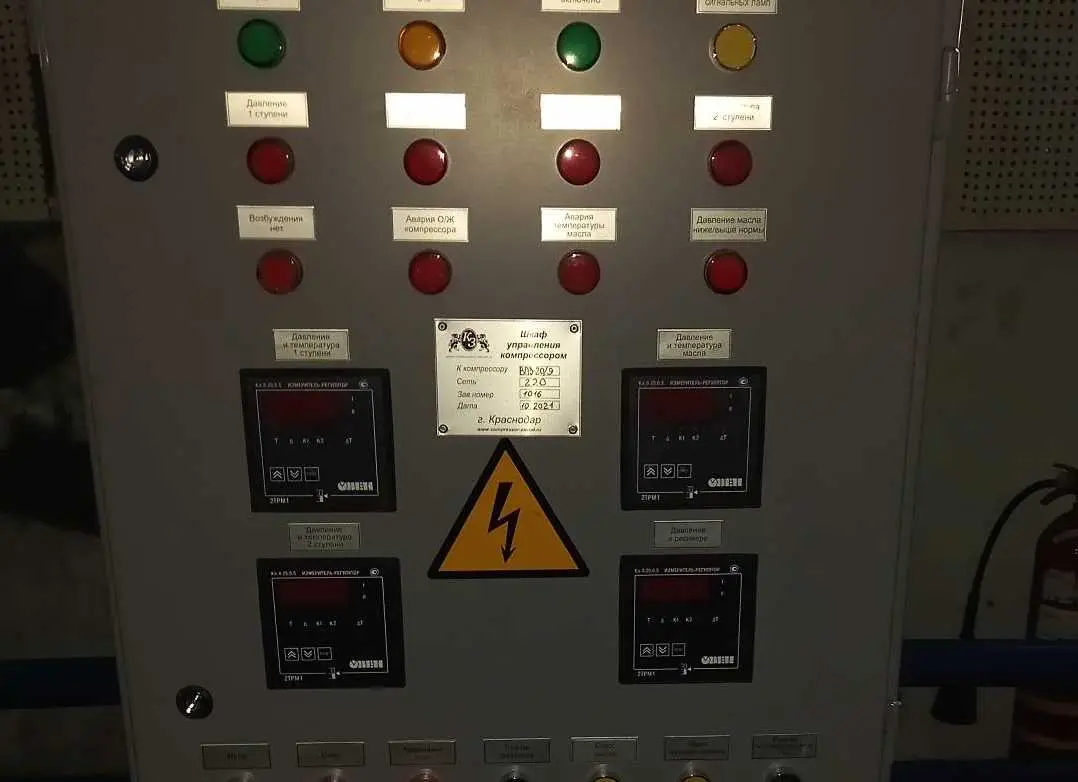

Гарантия безопасного и надежного функционирования – встроенная система автоматизированной сигнализации и защиты по основным параметрам.

Для удобства заказчика возможна организация транспортировки компрессора ВП3-20/9 наземным и морским транспортом.

Компрессор вп3-20-9 имеет нижеследующие характеристики:

Технические характеристики поршневого компрессора ВП3-20/9:

Наименование

Числовое значение

Сжимаемый газ

атмосферный воздух

Объемная производительность, приведенная к начальным условиям, м3/с;  (м3/мин)

0,367 ± 0,018  (22,0 ± 1,0)

Давление газа начальное, МПа (кгс/см2), в пределах

0,084…0,107

(0,86…1,09)

Температура газа начальная, К (0С), в пределах

233…313

(минус 40…плюс 40)

Давление газа конечное, изб., МПа (кгс/см2), не более

0,78 (8,0)

Температура газа, К (0С), не более:

- после каждого цилиндра

- после концевого холодильника



443 (170)

333 (60)

Регулирование производительности:

- вид

- пределы регулирования, %

- способ

ступенчатое

100; 75

подключение дополнительного мертвого пространства

Охлаждение компрессора ВП3-20/9

водяное (жидкостное)

Мощность, потребляемая компрессором, кВт, не более

130

Масса, кг, не более:

- собственно компрессора (без электродвигателя и его элементов)

- компрессора (с электродвигателем)

- в объеме поставки



2400

3700

4700

Габариты (длина х ширина х высота) компрессора ВП3-20/9 с электродвигателем, мм, не более

2370 х 1620 х 2230

Частота вращения вала, с-1 (об/мин), номинальная

8,33  (500)

Давление охлаждающей воды на входе в систему охлаждения, изб., МПа (кгс/см2), в пределах

0,15…0,3 (1,5…3,0)

Температура охлаждающей воды на входе в систему охлаждения, К (0С), не более

303 (30)

Объемный расход охлаждающей воды, м3/с (м3/ч), не более

3,33х10-3 (12,0)

Удельная мощность компрессорной установки ВП3-20/9приведенная к стандартным условиям, кВт /(м3/мин), не более

5,50

Масло для смазки механизма движения:

- марка:





- количество, заливаемое в станину, л:

индустриальное И-40 (50)

ГОСТ 20799 или

компрессорное К3-10

ТУ 38.401724

25
